TPS92663QPWPRQ1 LED 矩陣管理器設備通過提供單個像素級 LED 控制。該器件包括由三個串聯集成開關組成的兩個子串，用于旁路單個 LED。單個子串允許器件可接受單個或多個電流源。它還允許并聯兩個開關，以旁路大電流 LED。主微控制器可用于控制和管理 TPS92663QPWPRQ1 器件。通用異步接收器發送器 (UART)串行接口來控制和管理 TPS92663QPWPRQ1 器件。串行接口支持使用CAN 收發器，以實現更強大的物理層應用可以使用 TPS92663QPWPRQ1。

TPS92663QPWPRQ1設備上的 8 位 ADC 有兩個復用輸入端可用于系統溫度補償并用于測量分檔值，從而實現LED 分檔和編碼。內部電荷泵軌為 LED 旁路開關提供柵極驅動電壓。旁路開關的低導通電阻（RDS(on)傳導損耗和功率耗散。串中每個 LED 的相移和脈沖寬度均可編程。該器件使用內部寄存器來調整 PWM 頻率?？赏蕉鄠€(gè)設備。開關在 PWM 調光操作期間的開關轉換具有可編程壓擺率，以減少 EMI 問題。該器件具有 LED 開路保護功能，具有可編程閾值。串行接口可報告LED 開路和 LED 短路故障。

產品屬性

類型：DC DC 控制器

拓?fù)洌航祲海龎?/span>

內部開關：無

輸出數：6

電壓 - 供電（最低）：4.5V

電壓 - 供電（最高）：60V

電壓 - 輸出：62V

電流 - 輸出/通道：-

頻率：-

調光：PWM

應用：汽車級，照明

工作溫度：-40°C ~ 125°C（TA）

安裝類型：表面貼裝型

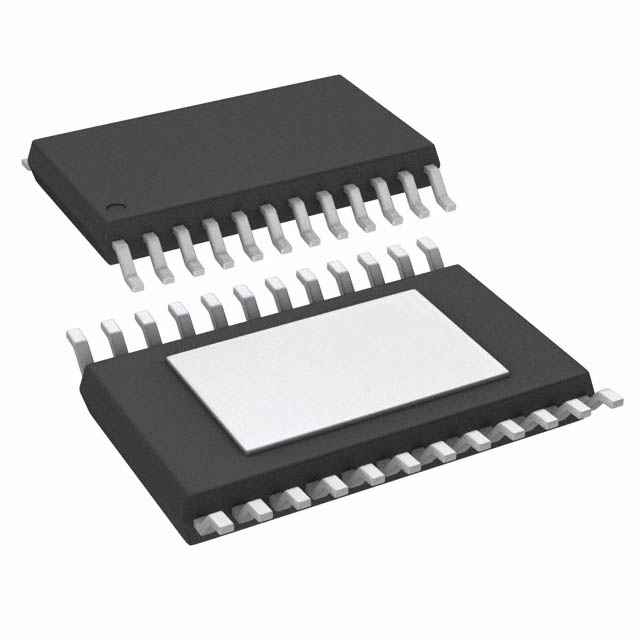

封裝/外殼：24-PowerTSSOP（0.173"，4.40mm 寬）

供應商器件封裝：24-HTSSOP

應用

? 汽車前大燈系統

? 高亮度 LED 矩陣系統

? ADB 或無眩光遠光燈
