Excelon?-Ultra CY15V102QSN 采用了高級鐵電工藝的高性能 2 Mbit 非易失性存儲器。鐵電隨機存取存儲器 （即 F-RAM）與 RAM 相同，是執行讀和寫操作的易失性存儲器。它提供 151 年 的可靠數據保留時間，并解決了由串行閃存和其他非易失性存儲 器造成的復雜性、開銷和系統級可靠性的問題。

與串行閃存不同的是，CY15V102QSN 以總線速度執行寫操作。 并且不引起寫操作的延遲。在每個字節成功傳輸?shù)狡骷?，?shù)據 立即被寫入到存儲器陣列內。這時，可以開始執行下一個總線周 期而不需要輪詢數據。此外，與其他非易失性存儲器相比，該產 品提供了更多的擦寫次數。 CY15V102QSN 能夠提供 1014 次的 讀 / 寫周期，或支持比 EEPROM 多 1 億次的寫周期。由于具有 這些特性，因此 CY15x104QSN 非常適用于需要頻繁或快速寫操 作的非易失性存儲器應用。示例的范圍包括從數據收集（其中寫 周期數量是非常重要的）到滿足工業級控制（其中串行 Flash 的 較長寫時間會使數據丟失）。

CY15V102QSN將 2 Mbit F-RAM 與高速度四線 SPI（QPI）SDR 和 DDR 接口相結合，從而增強 F-RAM 技術的非易失性寫入功 能。該器件包含一個只讀的器件 ID 和唯一 ID 特性，通過它們， SPI 總線主設備可以確定器件的制造商、產品容量、產品版本和 唯一 ID。該器件包含一個唯一只讀序列號，可用來識別某個電路 板或系統。

該器件支持片上 ECC 邏輯，可以在每個 8 字節數據單元內檢測 和糾正單比特錯誤。該器件還包含在 8 字節數據單元中提供雙比 特錯誤報告的擴展功能。 CY15V102QSN還支持循環冗余校驗 （CRC），可用來校驗存儲器陣列中所存儲數據的完整性。

特性

2 Mbit 鐵電隨機存取存儲器（F-RAM）被邏輯組織為 256K × 8

提供了 100 萬億次（1014）的讀 / 寫周期，幾乎為無限次數的耐久性。

151 年數據保留時間 （見數據保留時間與耐久性 on page 74）

NoDelay? 寫操作

高級高可靠性的鐵電工藝

單和多 I/O SPI

串行總線接口 SPI 協議

支持 SPI 模式 0 （0， 0）和模式 3 （1， 1），適用于所有SDR 模式轉換

支持 SPI 模式 0 （0， 0），適用于所有 DDR 模式轉換

擴展型 I/O SPI 協議

雙線 SPI （DPI）協議

四線 SPI （QPI）協議

SPI 時鐘頻率

頻率高達 108MHz 的 SPI SDR

高達 54MHz 頻率的 SPI DDR

芯片內執行 （XIP）模式下的存儲器讀 / 寫操作

寫入保護，數據安全性，數據完整性

使用寫保護 （WP）引腳提供硬件保護

軟件模塊保護

嵌入式 ECC 和 CRC 增強了數據完整性

檢測并糾正但比特錯誤的 ECC。在發生雙比特錯誤時，它將不糾正錯誤，但將通過 ECC 狀態寄存器進行錯誤報告

CRC 將檢測原始數據的任意意外更改

擴展的電子簽名

器件 ID 包含制造商 ID 和產品 ID

唯一 ID

用戶可編程序列號。

專用 256 字節特殊扇區 F-RAM

專用特殊扇區寫和讀操作

內容可以在最多 3 個標準回流焊周期內保持不變

高速度，低功耗

SPI SDR 頻率為 108 MHz 時，有效電流為 10 mA（典型值）

QSPI SDR 頻率為 108 MHz 并且 QSPI DDR 頻率為 54 MHz時，有效電流為 16 mA （典型值）

 待機電流為 110 μA （典型值）

 深度掉電模式電流為 0.80 μA （典型值）

 休眠模式電流為 0.1 μA （典型值）

低電壓操作：CY15V102QSN: VDD = 1.71 V 到 1.89 V

工作溫度范圍：–40 °C 到 +85 °C

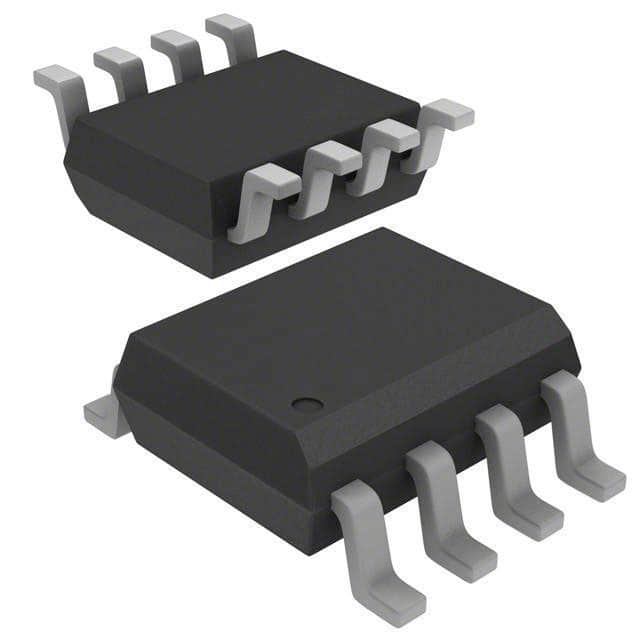

8 pin 小型塑封集成電路 （SOIC）封裝

符合有害物質限制標準 （RoHS）
