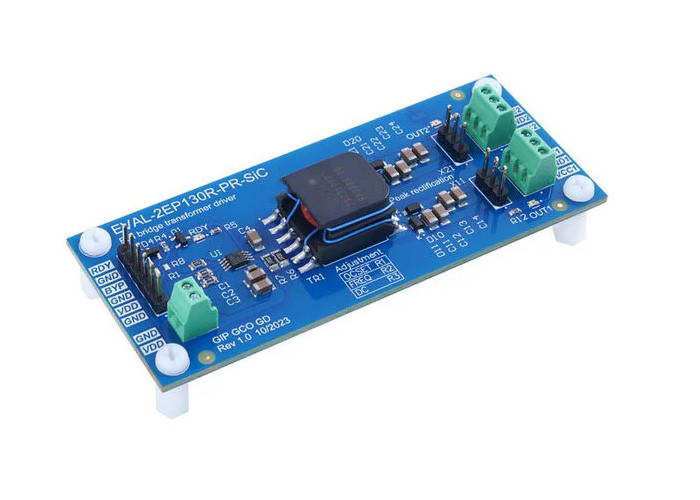

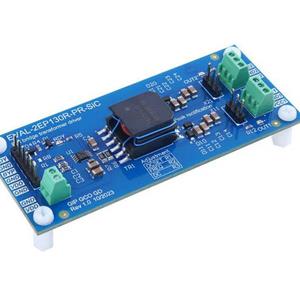

EVAL-2EP130R-PR評估板包括雙輸出峰值整流和可定制的MOSFET和IGBT輸出電壓。2EP1xx的所有產品型號均引腳兼容，可在客戶特定設計中使用匹配的配置設置。2EP130R EiceDRIVER變壓器驅動器集成電路預裝在評估板上，可進行完整的功能評估。該評估板提供所有必要的電源、負載和信號連接。

EVAL-2EP130R-PR具備以下關鍵特性：

用于2EP1xxR - 5V、20W全橋變壓器集成電路的評估板

寬輸入電源電壓范圍：5V至20V

輸出功率高達5W（取決于占空因數）

雙隔離輸出電源軌，采用峰值整流拓?fù)浣Y(jié)構和占空因數可調的輸出電壓比

使用內部振蕩器或外部脈寬調制 (PWM) 實現50kHz至695kHz的寬工作頻率范圍

可調節過流閾值

功率輸出短路保護

過溫保護

正常運行時的RDY狀態輸出

包括三個變壓器選項

WE 750319375：TTR=1.25:1，VDD= 15V，DC=33%，為IGBT提供+15/7.5V電壓

WE 750319376: TTR=1.5:1，VDD= 15V，DC=22%，為SiC MOSFET提供+15/-4V電壓

WE 750319377：TTR=1.4:1，VDD= 15V，DC=14%，為SiC MOSFET提供+18/-2.5V電壓

尺寸：90 mm x 37 mm

應用場景

EVAL-2EP130R-PR設計適用于以下場景：

商用HVAC

儲能系統

EV充電

工業電機驅動器 和控制

光伏
